TR系列 同軸紅光 CO2激光管

雕刻深度不夠

開始工作就出現雕刻不深、切割深度不夠的問題：

1. 檢查激光管的支承點是否合理；

2. 光強(電流）設置得是否太??；

3. 光路是否偏移；

4. 焦距是否正確；

5. 鏡片表面是否有劃痕和臟物；

6. 冷卻水的流量、流壓是否正常。

機器工作一會(huì )兒之后才出現雕刻、切割深度不夠的問題：

1. 檢查激光管的支承點是否合理；

2. 水溫是否正常；

3. 鏡片在工作時是否發熱；

4. 冷卻水的流量流壓是否正常；

5. 冷卻水是否清潔。

高壓打火及放電

1. 檢查激光器高壓頭周?chē)欠裼信K污或者潮濕；

2. 高壓端或高壓接頭部分是否距離機器金屬部分太近；

3. 激光電源高壓連接裝置是否從支座上脫落；

4. 高壓連接裝置內部是否斷線或者破壞；

5. 水溫過低導致管壁及水冷套部位有冷凝水。

*如果以上幾點問題都不存在請聯系本公司售后咨詢與處理

激光管破裂

1. 水溫過低導致激光器里面的水結冰；

2. 激光器沒有通水；

3. 水壓太低；

4. 水流方向沒有遵照低進高出原則，水未充滿激光器水冷管，導致激光器局部受熱。

導致高壓放電及擊穿現象

1.  電源不匹配或使用不同規格的電源工作（使用高功率的激光電源激發低功率的激光管），超過激光管所能承受的額定電壓，導致激光管的破損；

2.  水冷條件不好，冷卻水沒有充滿整個水冷管有氣泡存在，在沒有水冷的位置，局部溫度過高，導致玻璃料性變化造成激光管玻璃局部的破損；

3. 玻璃材料生產時溫度、原料、工藝等原因的影響造成玻璃材料內有微小氣泡或厚度的不均勻，出現此種情況在高壓放電的情況下造成薄弱位置的破損。

使用激光電源故障檢測說明

以下檢測方法在保證激光管沒有外觀損壞的情況下進行：

1. 激光電源帶檢測功能的，激光在電源待機狀態下，按下test 開關后，laser 燈亮，激光管輸出激光。如果laser燈不亮，表明激光電源損壞；如果laser燈亮，激光管不出激光，表明激光器損壞；

2. 激光電源沒有帶檢測功能的，激光電源的信號端口5V 和IN 兩個端口用導線連接；L、P、G 三個端口連接，激光電源通電后，如果電流在10mA 以上，此時激光器沒有激光能量輸出或者激光能量輸出比較弱，表明激光器損壞；如果電流在10mA 以下，表明激光電源損壞。

安全須知

1. 光學安全

此類激光器是四類激光器，激光束的波長為10.6μm，系統工作時所有人員建議佩戴經認可的激光防護眼鏡，即便在佩戴激光防護眼鏡時也不允許直視激光束或任何反射的激光光束。

警告：激光輻射會(huì )導致對眼睛的嚴重傷害——包括致盲。

- 禁止使光束直接面對具有反射性的物體；

- 強烈推薦激光器放置在其光束與眼睛處于不同水平面上，并且不要指向房間的入口，注意不要讓激光射出窗戶；

- 光束與某些材料的相互作用會(huì )引起可見光輻射，并可能引起與可見光輻射相同的潛在危害，這種情況下必須采用適當的保護措施。

2. 電力安全

警告：二氧化碳激光管的點燃電壓接近35KV，其存在于激光管、高壓電源和它們之間的高壓連接線上；該設備直流電壓具有致命性危險。即使在電力中斷后，此危險仍可能存在。

- 激光電源的外罩請勿打開。僅限有資質，熟悉該設備的技術人員進行相關操作；

- 在系統正常操作的時候并不存在電氣危險。但需要高壓絕緣保護罩位置正確且接地良好；

- 在高壓絕緣保護罩被拆下或者高壓電源沒有被屏蔽的時候操作系統，可能存在暴露在高壓下的危險，因此請特別注意安全。

使用注意事項

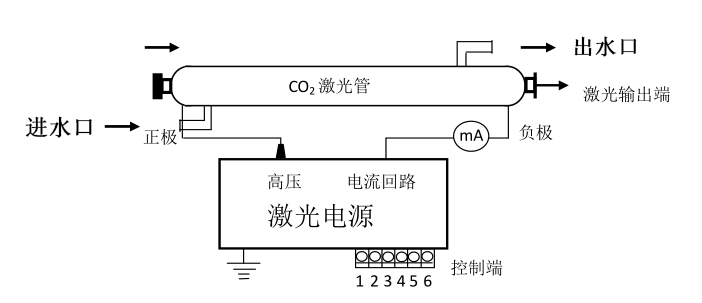

1. 與激光電源的連接

激光電源的高壓（HV+）必須與二氧化碳激光管的陽極（全反射端）相連；

激光電源的電、回路通過電流表（或直接）與二氧化碳激光管的陰極（激光輸出端）相連。

2. 激光管冷卻

使用時確保激光器是否連通了水保護，請先接通冷卻水，使水流按照低進高出的要求在激光管內循環流動。調整出水管位置，確保冷卻水充滿水冷管，管內沒有任何汽泡，再開啟電源。

要求：用軟水（蒸餾水或純凈水）作為冷卻水，并且要經常注意冷卻水的水溫，水溫要控制在15℃-30℃之間，不得過高或過低。尤其是夏天，一旦發現水溫過高，就要及時更換冷卻水或停機休息一段時間；寒冷地區，保證冷卻水不能結冰，尤其是激光器停機后，不能有冷卻水儲留在激光管內，以免冷卻水結冰導致激光管炸裂。（特別注意：使用交流電的用戶，冷卻水水箱一定要接地）

冷卻水的流量要控制在8-13（L/min），否則冷卻效果不好，會(huì )引起跳模，光斑變型導致激光管功率下降；冷卻水回水口（出水口）在水箱內一定要被水淹沒，否則每次關、開機時會(huì )導致激光管內冷卻水灌不滿。

3. 激光管安裝的最佳支撐點：激光管放置在激光管支架上的位置，必須是激光管廠家建議的支撐點（參見激光管標識）

4. 激光管輸出鏡的保護

注意保護激光器的輸出窗口，避免工作過程中（也包括調試光路過程中）產生的煙霧濺射到輸出窗口表面。如果輸出窗口外表面被污染，會(huì )引起激光管功率下降，這時可用脫脂棉或綢布蘸取無水酒精輕輕擦拭輸出窗口表面；

5. 在調試過程中，通過調整激光器支撐點或旋轉激光器方位，再將激光器固定，以達到最佳輸出效果；

6. 請務必注意：避免高壓電極附近堆積塵埃，保持高壓電極干燥，同時高壓端盡可能地遠離金屬，以防高壓打火放電；

7. 激光器在使用過程中，要防止水冷管內結成水垢，避免冷卻水輸送管道堵塞，散熱效果變差。一旦發現，可用20%的稀鹽酸清洗冷卻管，清除水垢；

8. 激光器為易碎玻璃制品，安裝使用時，避免局部受力過大；

9. 合理化使用激光管，節約激光能源，激光管的工作電流不要超過最大使用電流。

本公司生產的二氧化碳激光管自出廠之日起工業用激光管質保期如下(包括庫存期)：

C 系列 ：C35-C80，質保120天；C90-C150，質保300天；

T 系列 ：質保300天；

TR系列：質保300天；

U 系列 ：質保365天。

質保范圍

保修期內如果出現以下情況，請出示相關證明，保持出廠標識完整，外觀完好，必須用安全穩固的包裝方式發回我司保修調換：用多層海綿/泡沫等材料固定激光管，用完好的紙盒包裝。

1.正常使用情況下，功率下降幅度超出額定功率20%；
2. 外觀完好但正常加電不啟輝；

3. 光斑空心；

4. 無法確認激光管不良原因。

注：

1、更換的新管不單獨重新計算質保時間，而是和之前的舊管累計計算質保時間。

2、 國外客戶因物流特殊的原因，客戶需拍攝能有效反饋產品使用問題的視頻以及激光管質保標簽照片發給售后確認，需要售后補發的激光管，隨客戶的下一批訂單發送；如特殊情況，客戶暫時不下單，但是其有貨柜從中國發出，需要我們配合先給予補發產品的，可以發送到客戶指定的國內地址。

質保期內，因本公司運輸中造成損壞、經由技術確認故障問題屬于質保范圍并無需退回激光管，需提供相關視頻和質保標簽照片，聯系售后更換新管。

以下不屬于激光管質保范圍：

1. 超出保修期限；

2. 在使用過程中，由于水冷效果不好，水流速不達標、水溫過高、管內有氣泡，導致激光管功率下降或炸裂；

3. 激光管的輸出鏡片外表面被污染導致功率下降；

4. 外力、人為原因造成破損。
